空浮機
山東精諾機械股份有限公司是以北京航空航天大學流體機械專家團隊為技術支撐,依托上市公司技術中心,院士/博士后工作站為平臺,發揮航空流體設計專業特長投入研發的優勢,專注于節能型流體機械設備的研發設計。
1、標準配置性能參數表
| 型式 | 空氣懸浮離心真空泵 | |
流量調節方式 | 變頻無級調速 | ||
進口口徑 | DN150 | ||
主要部件結構 | 傳動方式 | 電機直連傳動 | |
軸承 | 空氣懸浮軸承 | ||
噪音等級 | 單機運行距真空泵1米處測定 70dBA 以下 | ||
振動 | ≤2mm/s | ||
電機 | 電機制造商 | 山東精諾 | |
型式 | PMSM 永磁同步電機 | ||
額定轉速 | 37000RPM | ||
防護等級 | IP54(電機安置于機箱內) | ||
絕緣等級 | H 級 | ||
空氣懸浮軸承 | 鈦合金/設計使用壽命 15 年以上 | ||
就地控制柜 | 主要功能 | 隨時讀取或變更壓力、轉速等參數,查看實時性能曲線,控制鼓風機開啟、問題報警等, 實現無偏差控制及自我診斷。 |
葉輪級數 | 單級 |
吸氣方向 | 垂直方向 |
冷卻方式 | 風冷 |
整機設計使用壽命 | 15年以上 |
軸承設計壽命 | 設計使用壽命為半久性,大于5萬次破壞性啟停 |
風壓風量調節方式 | 變頻調節 |
平均工作環境(溫、濕度) | 0-40℃/60%-80% |
工作環境(溫、濕度) | -10-45℃/90% |
流量調節結構形式 | 變頻調節 |
變頻器的冷卻方式 | 強制風冷卻 |
就地控制柜 | PLC + LCD screen 7#觸摸屏 |
遠程控制信號 | 4~20 毫安 |
遠程顯示項目 | 壓力/轉速/運行狀態/告警/運行模式 |
空氣懸浮真空泵采用一體化緊湊型設計。葉輪,高速電機,變頻器,空氣軸承集于一體,提高了安裝,操作的便利性,為客戶大大節省能源和日常維護費用,提供清潔的作業環境。所以具有技術先進,性能可靠,結構簡單,體積小,節約能源,維護方便等特點。
2、技術優勢
(1)節能效
空氣懸浮真空泵使用了空氣懸浮軸承,直聯技術葉輪,永磁無刷同步電機。真空泵根據輸出的壓力調整電機功率的消耗,保持設備運行的效率。
(2)無振動,低噪音
采用空氣懸浮軸承及直聯技術,無振動產生,風機不需要另外設置隔音裝置;設備重量輕,不需設置特別基礎,安裝布置簡單靈活。
(3)無潤滑油
風機采用了空氣懸浮軸承技術,系統不需要潤滑油系統,提供干凈的空氣99%無油。
(4)簡單保養
我們所采用的一系列高新技術葉輪與電機不使用聯軸器,直接連接,智能控制系統,關鍵部件采用AL7075(航空鋁材),這些技術降低了用戶的維護成本,提高供氣系統運行的穩定性。
(5)運轉控制便利
可在就地控制柜的觸控屏上或旋鈕對風機轉數等進行調節,風機通過調整葉輪的轉數調節流量。
(6)設備安裝空間小
空氣懸浮真空泵設備重量輕,設備尺寸小,安裝簡便,可以大量地節省用戶的建筑及輔助電氣控制系統投資。
(7)外箱

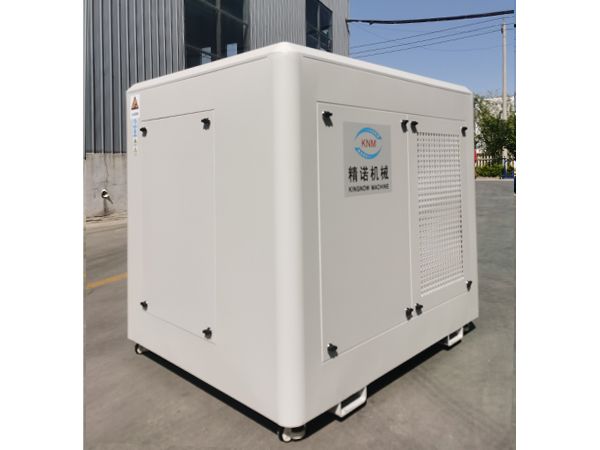

外箱亮麗、美觀,采用優碳素鋼,內附隔音棉,外表噴粉防腐。不銹鋼防腐板、防塵并起到支撐保護內部裝置的作用。
